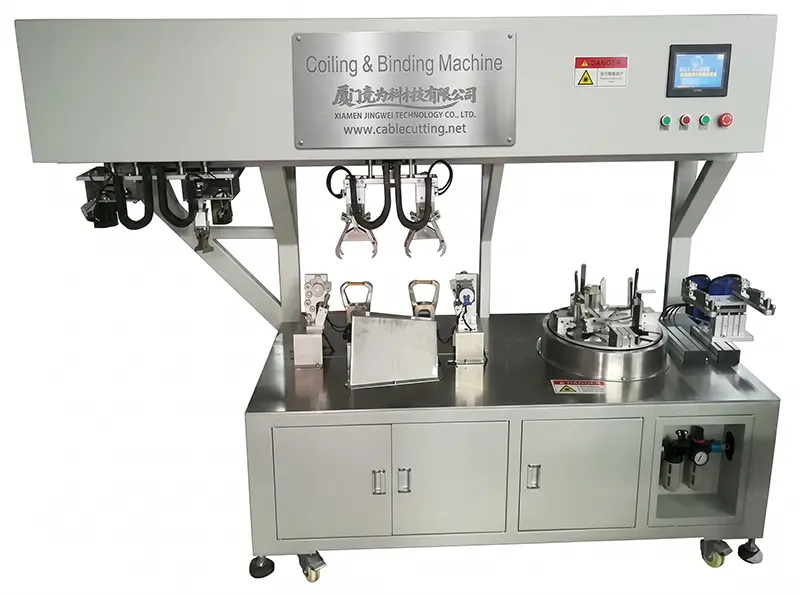

Avvolgitrice Legatrice Automatica per Cavi WPM-RT-82T

Name: Avvolgitrice Legatrice Automatica per Cavi WPM-RT-82T
Brand: Attrezzature per la lavorazione dei cavi
SKU: WPM-RT-82T
Availability: InStock
Rating: 5 (1 reviews)

Avvolgitrice e rilegatrice automatica WPM-RT-81T
Adatto per cavo
AC/DC/USB Aspetto dell'avvolgimento Nastro a fascetta singola di 8 parole di grandi dimensioni
Lunghezza della linea applicabile ≤10 m
Diametro del filo applicabile ≤ φ 12 mm
La spaziatura dell'avvolgimento è di 150-300 mm
Diametro di rilegatura ≤45 mm
La lunghezza della testa è 0-130 mm
Lunghezza della coda >0 mm
Efficienza di produzione 1000 pezzi /h (lunghezza della linea di 1 metro, 3 giri, affioramento e coda)
Pressione applicabile 0,55-0,65 Mpa
Nastro adesivo applicabile ≤7,5 KG / rotolo
Tensione applicabile 220 V 50 Hz
Potenza della macchina ≤2800 W
La dimensione della macchina è di circa 1040 L * 720 W * 1540 H mm
Il peso della macchina è di circa 230 kg Componenti
principali:
Cilindro: cilindro Yadeke ed elettrovalvola,
Motore: Servomotore di avvolgimento 1500W Rombo
Motore: servomotore di traslazione di linea 750W Motore a rombo
: 57 motore passo-passo thunder race
Motore: cinghia di legatura attorcigliata 57 motore passo-passo thunder race
Motore: cinghia di fissaggio 6W velocità
fissa Prendi la traslazione della linea:
doppio cursore PLC: vigore
Schermo: controllo
delle dimensioni Alimentazione: trama
trasparente Telaio: telaio in ferro, verniciato, blu e bianco
Afferra il filo/artiglio di torsione/artiglio inferiore Materiale: sistema di azionamento in acciaio
inossidabile: servosistema ad alta affidabilità, un sistema di controllo per un controller
industriale stabile ad alta velocità 1. Nuovo stile, alta corrispondenza, intorno alle grandi 8 forme, cravatta 1 cravatta; 1. Nuovo stile. Corrispondenza elevata. intorno alle grandi 8 forme. pareggio 1 pareggio;
2. adatto per cavo CA. cavo di alimentazione. filo lungo e spesso. corda. e tubo flessibile;
3. il motore di avvolgimento adotta un servo da 1500 W (1000 giri/min). piena potenza. più stabile;
4. prendere il servo del motore di traslazione della linea 750W. Elimina il fenomeno della perdita di passo e il problema della smagnetizzazione del motore passo-passo. la traduzione è più stabile;
5. Il telaio trasparente superiore. Layout e qualità delle tubazioni a colpo d'occhio. atmosfera di alta qualità. Tre lati + quattro lati superiori possono essere smontati. comoda manutenzione;
6. Armadio di distribuzione dell'energia indipendente. può essere rimosso nel suo insieme. linee elettriche standard. pulito. standard. comoda manutenzione;
7. La capacità portante della cintura di legatura può raggiungere i 7,5 kg. riducendo il tempo di cambio della cintura di fissaggio. e migliorare l'efficienza del lavoro;
8. Un bottone separato viene aggiunto alla struttura della cintura di legatura dello spiedo. che è più conveniente per l'installazione e il debug;
9. Elastico sotto l'ottimizzazione della struttura dell'artiglio. Rendere l'elastico più resistente all'usura. installazione e debug più convenienti,
10. L'aggiornamento del barometro. può filtrare automaticamente. drenaggio;
11. Piastra in alluminio. Piastra di conversione. completamente aggiornato in materiale d'acciaio. la macchina è più resistente;
12. La struttura di connessione dell'artiglio attorcigliato. L'artiglio di presa e l'artiglio inferiore sono realizzati in acciaio inossidabile. che è più stabile e bello.
13. Aggiornamento della struttura della bobina. meno rumore. più stabile;
14. L'efficienza produttiva può raggiungere i 1000 pezzi/ora. risparmio di manodopera;
15. Facile da usare. Facile da debuggare. facile da mantenere;
16. Piccole dimensioni. non occupa il posto. risparmiare l'affitto;
17. Design umanizzato. ridurre l'intensità della fatica del personale;
18. Controllo del controllore logico programmabile (PLC). Controllo bilingue dell'interfaccia uomo-macchina;
18, controllo con controllore logico programmabile (PLC), controllo bilingue dell'interfaccia uomo-macchina;
Testa e coda super lunghe, avvolgitrice circolare e legatrice:
Aspetto dell'avvolgimento Cerchio Cravatta singola/doppia cravatta
Il diametro interno del cerchio è di 90-180 mm
Il diametro del filo adatto è di 3-10 mm.
Lunghezza applicabile 1-10 m
Testa e coda rimangono lunghe 600-750 mm
Diametro di rilegatura ≤40 mm
È adatto per il nastro di legatura che copre il nucleo
di ferro Efficienza della macchina ≤600 pezzi / H
La potenza della macchina è di circa 3,5 KW
La dimensione della macchina è di circa 1900 W * 800D * 1600 Hmm
Peso della macchina: circa 600 kg
Testa e coda super lunghe non standard, avvolgitrice circolare e legatrice (WPM-RT-02M):
Cilindro: cilindro Yadeke ed elettrovalvola
Motore: servomotore principale avvolgibile 1500W Motore Turbot
: servomotore di traslazione di linea 750W Motore Turbot
: 57 motore passo-passo thunder race
Motore: cinghia di collegamento attorcigliata 57 motore passo-passo thunder race
Motore: cinghia di stoccaggio 6W velocità fissa
PLC: vigore
Schermo: controllo
delle dimensioni Relè: Omron
Telaio: telaio in ferro verniciato grigio
computer Il sistema di azionamento è un servosistema
ad alta affidabilità Il sistema di controllo è un controller industriale stabile e ad alta velocità e un software di sistema.

Quali tipi di cavi può processare la Macchina Automatica per Avvolgimento e Legatura Cavi WPM-RT-82T?

La WPM-RT-82T è progettata per gestire un'ampia gamma di cavi comuni di alimentazione e dati, inclusi cavi di alimentazione AC, cavi DC e fili USB. È adatta per cavi con un diametro esterno massimo di ≤12 mm e lunghezze fino a ≤10 metri, rendendola una soluzione versatile per produttori e processori di vari cablaggi elettronici ed elettrici.

Qual è l'efficienza produttiva di questa macchina automatica per avvolgimento cavi?

Questa legatrice industriale di cavi offre automazione ad alta velocità con un'efficienza fino a 1000 pezzi all'ora. Questa produzione costante aumenta significativamente la produttività, riduce i costi del lavoro manuale e garantisce una qualità uniforme degli avvolgimenti per operazioni di lavorazione di fili in massa.

Come funziona la funzione di legatura automatica su questa macchina?

La macchina integra un meccanismo di legatura fili completamente automatico. Dopo che il cavo è stato avvolto con precisione a una lunghezza impostata, il sistema applica automaticamente un legaccio o una fascetta sicura (tipicamente un twist-tie o una fascetta per cavi, a seconda della configurazione) per legare l'avvolgimento, completando il processo senza intervento manuale per un fascio professionale e pronto per la spedizione.

Quali sono i principali vantaggi dell'utilizzo di una macchina automatica come la WPM-RT-82T per l'avvolgimento dei cavi?

I principali vantaggi includono aumenti drammatici della velocità e della coerenza di produzione, riduzione dello sforzo fisico e dei costi del lavoro associati all'avvolgimento manuale e miglioramento della presentazione del prodotto con avvolgimenti uniformi e legati professionalmente. Come soluzione industriale durevole, garantisce affidabilità a lungo termine, minimizza l'errore umano e migliora l'efficienza complessiva del flusso di lavoro nell'assemblaggio dei cablaggi.

Questa macchina è adatta per lotti piccoli o produzioni di cavi personalizzate?

Sì, pur eccellendo nella produzione ad alto volume (1000 pz/ora), la WPM-RT-82T è anche adattabile per lotti più piccoli o personalizzati. Le sue impostazioni possono essere regolate per diverse lunghezze dei cavi e diametri degli avvolgimenti (entro la sua capacità di ≤12 mm, ≤10 m), consentendo un'operazione flessibile attraverso vari programmi di produzione e specifici requisiti del cliente per cavi AC, DC o USB.
